Виды уплотнений гидроцилиндра

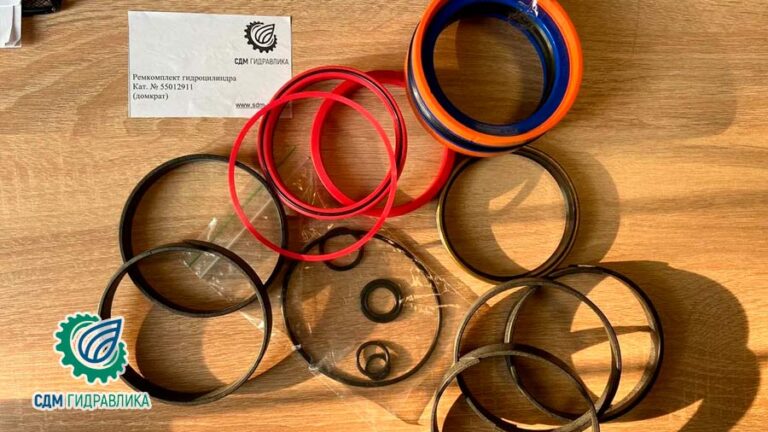

Уплотнения используются в гидроцилиндрах для предупреждения утечек рабочей жидкости и увеличения плотности поршня. Применяются в соединениях подвижного и неподвижного типа. В неподвижных неразъемных соединениях герметичность обычно достигается за счет сварки, в разъемных чаще всего используют резиновые кольца с круглым сечением. В подвижных соединениях штока применяют манжеты, которые в большинстве случаев монтируются в комплекте с кольцами для защиты уплотнений от выдавливания из посадочных канавок. Попаданию загрязнений в гидравлический цилиндр препятствуют штоковые грязесъемники, устанавливаемые на переднюю крышку гидроагрегата. Эти уплотнения изготавливаются из полимеров или резины. Первый вариант лучше сопротивляется воздействию агрессивной среды и более долговечен.

Виды уплотнений подвижных соединений

Набивки – изделия, способствующие созданию контактного давления, значение которого выше давления уплотняемой жидкости;
Уплотнения, после монтажа которых создается начальное контактное давление. Величина данного параметра повышается в рабочем процессе под воздействием давления гидравлического масла. Ассортимент уплотнений этой группы включает: кольца, манжеты, комбинированные виды уплотнений.

Преимуществом второго варианта над набивками является абсолютная герметичность гидросистемы при малой величине контактного давления. Замечание: Для манжетов U- и V-образного типа из резины и полихлорвинила потребуются специальные распорные устройства, а монтаж происходит с помощью специальных разъемных канавок.

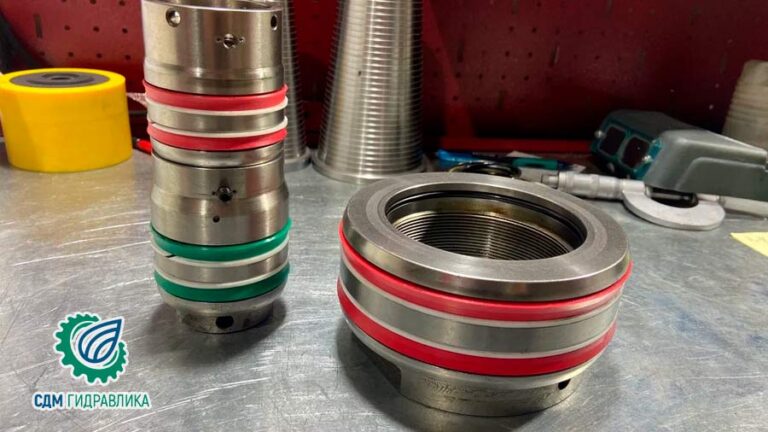

Уплотнения штока и поршня

В штоках применяется 4 типа профиля:

TSE. Выполняется из каучука, армированного ткаными материалами. Подходит для герметизации полостей штока и поршня цилиндра.
PSE. Предназначен для гидроагрегатов, работающих при высоких давлениях. Выдерживают различные режимы работы. Комплект уплотнений данного типа включает в себя: основной уплотнительный элемент из каучука, поддерживающие изделия из армированного материала и защитные кольца из полиацеталя.
TTS. Оптимальное соотношение цены и качества для классических моделей гидроцилиндров. Представляет собой воротниковую манжетку с симметричным профилем. Материалом для производства служит полиуретан.
GUA-RING. Используется в цилиндрах, работающих при высоких давлениях и большой скорости штока. В состав входит каучуковое прижимное кольцо с круглым сечением и уплотнительный политетрафторэтилен с бронзовым наполнением.

Для герметичности поршней применяются уплотнения профилей TPL или TPM, которые различаются только типоразмерами. Комплект РТИ включает в себя:
